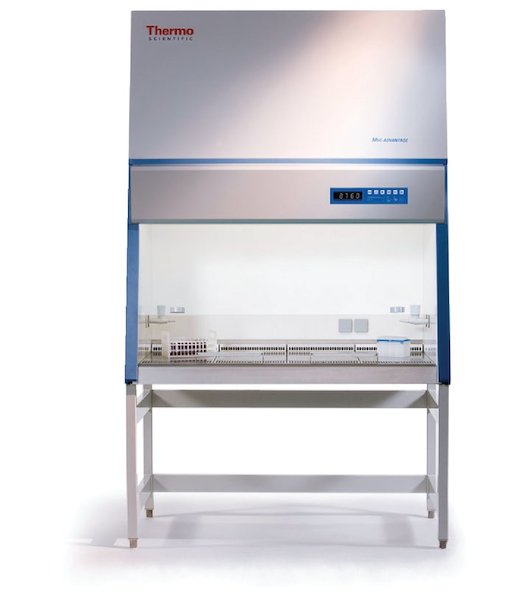

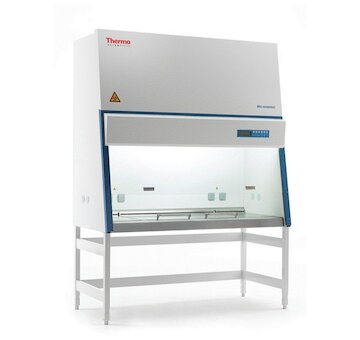

MSC Advantage

základní popis - třída II, ochrana obsluhy i produktu, SmartFlow regulace

certifikace - CE, certifikace dle ČSN EN12469, certifikát TUV
hlavní filtry - 2 HEPA H14 filtry (99,995 MPPS) - výstupní a hlavní, volitelně prachový předfiltr pod pracovní plochou,
účinnost filtrace - filtrace s účinností >99,999% pro částice 0,3µm, dosažitelná čistota v boxu tř. A dle GMP, tř. 4 dle ISO 14644

regulace - automatická regulace rychlosti proudění – kompenzace stavu filtrů, 2 nezávislé ventilátory (recirkulační a výstupní) s nezávislou regulací rychlosti proudění,
řízení - SmartFlow™ regulace, kontinuální regulace podle stavu filtrů a zatížení zajišťuje konstantní paramenty, sdružená indikace správné funkce boxu se sledováním všech funkčních parametrů,
proudění - objem odchozího vzduchu za hodinu - 292 m3/h, rychlost proudění v okně 0,45 m/s, sestupné proudění 0,32 m/s, volitelně 0,36 až 0,45 m/s, laminarita lepší než ±20%,

materiál - pracovní plocha a vana boxu standardně AISI304, interiér epoxydový lak, polohovatelné a vyjímatelné opěrky na ruce s ergonomickým umístěním v okně nad pracovní plochou,
okno - manuálně posuvné okno z netříštivého skla, indikace správné plochy okna, sklon okna 10°, snadný posuv díky protizávaží
čistitelnost - snadná údržba – kulaté rohy, snadný přístup pod pracovní plochu, vodotěsná vana, možnost plného otevření okna pro čištění
vybavení a konektivita - 4 průchodky 25 mm na bocích, pro ventily a média, 2 samouzavírací průchodky prům. 80 mm pro volné protažení kabelů a hadic, přípojka pro dop test, 2 elektrické zásuvky
napojení na odtah - volitelně bez přerušení i s přerušením tahu, interface pro vzduchotechniku

ovládání - ovládací panel - displej všech parametrů, rychlost proudění, provozní hodiny UV a boxu, stand-by režim, osvětlení, časovač pro germicidní lampu,
alarmy a indikace - optický a akustický alarm stavu filtrů, chybná pozice okna, chybné sestupné a výstupní proudění, průběžná indikace stavu boxu a životnosti filtrů, možnost vzdáleného přenosu alarmu

dekontaminace - volitelně UV zářič, možnost uzavření a sterilizace parami formaldehydu a H2O2
osvětlení - vnitřní osvětlení pracovní plochy >800 Lx, volitelně až 1500 lux
hlučnost - velmi tichý chod hlučnost <55 dB(A)
pracovní plocha - dělená, v ploše neperforovaná, posuvné opěrky rukou, volitelně misková plocha a nedělená plocha, polohovatelné a vyjímatelné opěrky na ruce s ergonomickým umístěním v okně nad pracovní plochou,

volitelné - UV zářič, podstavec, kohouty plynů, vakuum, voda, el. zásuvky, montáž kohoutů v zadní části, prokládací komory, prostupy pro materiál a odpad v bočních stěnách i pracovní ploše, transfer boxy (AirLock), připojení k odtahu, moduly plochy pro vážení, vestavby zařízení, mikroskopů, inkubátorů…, validace, IQ/OQ/PQ, dekontaminace
volitelně filtry - druhý výstupní HEPA, výstupní uhlíkový pro výpary

rozměry okno - výška pracovního okna 200 mm, maximální otevření 535 mm,
rozměry vnější (šxvxh) - 1000 x 1522 (2219 se stojanem 700 mm) x 800 mm
rozměry vnitřní (šxvxh) - 900 x 780 x 630
hmotnost - 170 kg
napájení, příkon - 230V, 150 W při plném výkonu, 40 W stand-by režim

základní popis - třída II typ A2, ochrana obsluhy i produktu, SmartFlow regulace

certifikace - CE, certifikace dle ČSN EN12469, certifikát TUV,
hlavní filtry - 2 HEPA H14 filtry (99,995 MPPS)- výstupní a hlavní,
účinnost filtrace - filtrace s účinností >99,999% pro částice 0,3µm, dosažitelná čistota v boxu tř. A dle GMP, tř. 4 dle ISO 14644
regulace - automatická regulace rychlosti proudění - kompenzace stavu filtrů, 2 nezávislé ventilátory (recirkulační a výstupní) s nezávislou regulací rychlosti proudění,

řízení - SmartFlow™ regulace, kontinuální regulace podle stavu filtrů a zatížení zajišťuje konstantní paramenty, sdružená indikace správné funkce boxu se sledováním všech funkčních parametrů,
proudění - objem odchozího vzduchu za hodinu - 389 m3/h, rychlost proudění v okně 0,45 m/s, sestupné proudění 0,32 m/s, volitelně 0,45 m/s, laminarita lepší než ±20%,

materiál - pracovní plocha nerez, vnitřní stěny kryty chemicky odolným lakem, neperforovaná pracovní plocha z matné nerez oceli
polohovatelné a vyjímatelné opěrky na ruce s ergonomickým umístěním v okně nad pracovní plochou,
okno - přední okno z netříštivého skla s UV ochranou a manuálním posuvem pro plné uzavření
pracovního prostoru boxu, s protizávažím pro snadnou obsluhu
čistitelnost - snadná údržba - kulaté rohy, snadný přístup pod pracovní plochu, vodotěsná vana, možnost otevření pro oboustranné čištění celého okna

vybavení a konektivita - 4 průchodky 25 mm na bocích, pro ventily a média, 2 samo uzavíratelné průchodky 70 mm, přípojka pro dop test, 2 elektrické zásuvky na zadní stěně
napojení na odtah - volitelně bez přerušení i s přerušením tahu, interface pro vzduchotechniku,

ovládání - ovládací panel - displej všech parametrů, rychlost proudění, provozní hodiny UV a boxu, stand-by režim, osvětlení, časovač pro germicidní lampu, ON/OFF vnitřních el. zásuvek, možnost integrace ovládání s nadřízeným systémem a se vzduchotechnikou,
alarmy a indikace - optický a akustický alarm stavu filtrů, chybná pozice okna, chybné sestupné a výstupní proudění, průběžná indikace stavu boxu a životnosti filtrů
dekontaminace - volitelně UV zářič, možnost uzavření a sterilizace parami formaldehydu a H2O2,
osvětlení - vnitřní LED osvětlení pracovní plochy >850 Lux, volitelně až 1500 lux
hlučnost - velmi tichý chod hlučnost < 55 dB(A)
pracovní plocha - dělená, v ploše neperforovaná, posuvné opěrky rukou, volitelně misková plocha a nedělená plocha, polohovatelné a vyjímatelné opěrky na ruce s ergonomickým umístěním v okně nad pracovní plochou,

volitelné - možnost montáže více boxů do linky s propojením, UV zářič, podstavec, kohouty plynů, vakuum, voda, el. zásuvky, montáž kohoutů v zadní části, prachový předfiltr pod pracovní plochou, prostupy pro odpad v pracovní ploše, moduly plochy pro vážení, vestavby zařízení, mikroskopů, inkubátorů…, validace, IQ/OQ/PQ, dekontaminace
volitelně filtry - druhý výstupní HEPA, výstupní uhlíkový pro výpary

rozměry okno - výška pracovního okna 200 mm, maximální otevření 535 mm,
rozměry vnější (šxvxh) - 1300 x 1522 (2222 se stojanem 700 mm) x 798 mm
rozměry vnitřní (šxvxh) - 1200 x 780 x 630
hmotnost – 200 kg
napájení, příkon - 230V, 200 W při plném výkonu, 40 W stand-by režim

třída II typ A2, certifikace dle ČSN EN12469:2000
schválení dle vyhl. 255/2003 a 361/2007
HEPA filtry, účinnost >99.999% pro částice 0,3 µm
předfiltr pro prodloužení životnosti HEPA filtrů
vhodné pro laboratoře BSL2 a BSL3
předfiltr - prodloužení životnosti HEPA filtrů
4 el. zásuvky v provedení pro čisté prostory v základní dodávce
2 x stěnová průchodka průměr 70 mm
automatická regulace rychlosti proudění s kompenzací dle stavu HEPA filtrů
2 nezávislé ventilátory - vstupní a výstupní, s automatickou kompenzací
stavu filtrů - prodloužení živostnosti filtrů
kontinuální monitorování stavu a životnosti filtrů
podtlaková ochrana kontaminovaného prostoru, bezespárový plášť,
konstrukce ventilátorů, zabezpečující homogenní tlak nad filtrem,
antiturbulentní opěrka zamezující kontaminaci okolo rukou,
vnitřní osvětlení pracovní plochy bílým světlem bez nebezpečí oslňování (standardně 1250 lx),
nerezový interiér (pracovní plocha, vnitřní vana
neperforovaná pracovní plocha z matné nerez oceli,
zešikmené přední okno z netříštivého skla s UV ochranou a manuálním posuvem pro plné uzavření
pracovního prostoru boxu, poloha pro oboustranné čištění celého okna
výška pracovního okna 200 mm, nastavitelná, maximální otevření až 530 mm
velmi tichý chod - pod 59dB(A) při plném výkonu,
objem cirkulujícího vzduchu více než 486 m3/h, rychlost cirkulujícího vzduchu 0,4 m/s
stand-by režim s 30% výkonem (možnost nastavení),
alarm - stav filtrů, rychlost proudění, laminarita proudění,
snadná údržba - kulaté rohy, snadný přístup pod pracovní plochu,
ovládací panel - akustický a optický alarm, stand-by režim,
osvětlení, časovač pro germicidní lampu, přípojka pro dop test, možnost připojení na externí monitoring
na přání validace, dekontaminace, rozměry v mm (šxvxh):
vnější se stojanem 1600x2200x800, vnitřní 1500x780x630,
230V/280W; hmotnost 230 kg

třída II typ A2, certifikace dle ČSN EN12469:2000
schválení dle vyhl. 255/2003 a 361/2007
2 HEPA filtry ( vstupní a výstupní), účinnost >99.999% pro částice 0,3 µm
vhodné pro laboratoře BSL2 a BSL3
předfiltr - prodloužení životnosti HEPA filtrů
automatická regulace rychlosti proudění,
2 nezávislé ventilátory - vstupní a výstupní, s automatickou kompenzací
stavu filtrů - prodloužení živostnosti filtrů
kontinuální monitorování stavu a životnosti filtrů
podtlaková ochrana kontaminovaného prostoru, bezespárový plášť,
konstrukce ventilátorů, zabezpečující homogenní tlak nad filtrem,
antiturbulentní opěrka zamezující kontaminaci okolo rukou,
vnitřní osvětlení pracovní plochy bílým světlem bez nebezpečí oslňování (standardně 1300 lx)
4 el. zásuvky v provedení pro čisté prostory v základní dodávce
2 x stěnová průchodka průměr 70 mm
nerezový interiér (pracovní plocha, vnitřní vana)
neperforovaná pracovní plocha z matné nerez oceli, nosnost 40 kg
zešikmené přední okno z netříštivého skla s UV ochranou a manuálním posuvem pro plné uzavření
pracovního prostoru boxu, poloha pro oboustranné čištění celého okna
výška pracovního okna 200 mm, nastavitelná, maximální otevření až 530 mm (umožňuje vložení větších předmětů)
velmi tichý chod - pod 59 dB(A) při plném výkonu
objem cirkulujícího vzduchu za hodinu – 583 m3/h
alarm (optický a akustický s možností utlumení) - stav filtrů, rychlost proudění, laminarita proudění
snadná údržba - kulaté rohy, snadný přístup pod pracovní plochu
ovládací panel - akustický a optický alarm, stand-by režim, osvětlení, časovač pro germicidní lampu, počítadlo provozních hodin
přípojka pro dop test;
volitelné příslušenství: plyn, vakuum, varianty pracovní plochy, odpadní nádoba pod pracovní plochou, UV na zadní stěně, kahan, dekontaminační jednotka, filtr s aktivním uhlím (ředění cytostatik), modul pro připojení na odtah (A i B provedení) a řada dalších.
Na přání validace, dekontaminace,
výška pracovního tvoru 200 mm, výška okna - čelní sklo nahoře 535 mm,
rozměry v mm (šxvxh):
vnější 1900 x 1586 x 800, celkové vnitřní 1800 x 780 x 630;
230V/ 340 W (plný chod), 70W (redukovaný chod); hmotnost 280 kg.

umístěn mimo zorné pole obsluhy

bezpečnostní uzávěr

jiné typy průchodek na přání

prům 85/100 mm, přední bržděná

ovládaní přívodu plynu

délka vodorovné závěsné tyče 1 m
umístění 400 mm nad pracovní plochou
vč . 5 háčků s okem 20 mm
provedení nerez

perforovaný plech, přední okraj 5 cm, zadní 15 cm

dva pod sebou zavěšené košíky

se zpětnou klapkou, průměr potrubí 200 mm

pevné připojení, výška 350 mm

lze nastavit režim bez přerušení nebo s přerušením tahu

přerušený tah, příruba prům. 200 mm

pro dezinfekci pomocí formaldehydu

nedělená, neperforovaná, bezešvá, nerezová

šířka 90 cm
pracovní plocha s miskou vhodná pro záchyt kapalin

šířka 120 cm, pracovní plocha se zvýšeným okrajem
AISI316

šířka 150 cm
pracovní plocha s miskou vhodná pro záchyt kapalin

pracovní plocha s miskou vhodná pro záchyt kapalin

pro instalaci přesných vah do 5 desetiných míst, mikroskopů atd, šířka 30 cm

šířka 60 cm

filtrace přes dva výstupní filtry

filtrace přes dva výstupní filtry

G1 dle EN 779, ochrana hlavního HEPA filtru a výstupního HEPA filtru před prachem

G1 dle EN 779, ochrana hlavního HEPA filtru a výstupního HEPA filtru před prachem

ověření parametrů v souladu s normou ČSN EN 12469, volitelně dle GMP Annex 1, nebo ISO 14644

ověření parametrů (proudění, počty částic, kontrola filtrů) v souladu s příslušnými ustanoveními normy ČSN EN 12469 a případně ČSN EN ISO 14644, technická kontrola
