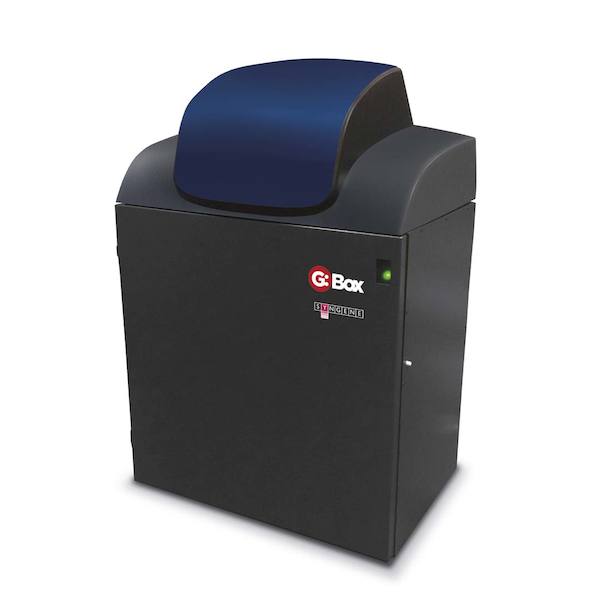

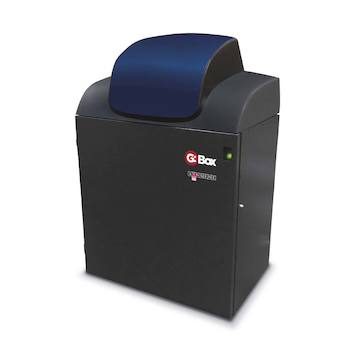

G:BOX Chemi XRQ

velmi citlivý a přesný Bio-Imaging systém pro chemiluminiscenční aplikace, western blots, UV, VIS, RGB fluorescenční aplikace

GBOX2 komora
opticky izolovaná komora s odděleným prostorem kamery,
integrovaný nosič pro EPI horní světlo
nosič vzorků a spodního osvětlení s výsuvem,
počítačové ovládání komory, kamery a optiky, indikace stavu snímání na komoře, automatický zámek víka,
57x 85 x 43 (šířka x výška x hloubka, cm),

GBOX Chemi XRQ chlazená kamera
CCD Monochromatický čip, rozlišení 4 Mpix nativně
16 bit, 65535 úrovní, dynamický rozsah 4,8 OD,
UltraPeltier chlazení s automatickou regulací
účinnost 73% QE @425nm
snímání v reálném čase, časová integrace pro dlouhé expozice, možnost sériového snímání,
připojení pomocí USB 2

Optika
optika F1,2, 12.5-75mm motorizovaný zoom, ostření a clona, řízené z PC
FeedBack - paměť nastavení parametrů kamery a optiky
automatické nastavení optiky (zoom, ostření, clona) volbou uložené konfigurace
snímaná plocha maximálně 34x27 cm (podle typu snímání a zdrojů světla), s transiluminátorem min 5,5 x 4 cm až max 30,5 x 22,7 cm

Motorizovaný držák filtrů:
sedmi-poziční motorizovaný držák filtrů , automatické nastavení typu filtrů volbou uložené konfigurace nebo aplikace
volitelné filtry pro RGB i NearIR oblast, včetně filtrů pro multiplexní snímání

Zdroje světla:
EPI horní VIS (standardně), volitelně RGB, UV 254/365nm, případně Near IR EPI moduly
spodní osvětlení transiluminátory volitelně 254, 302, 365 až 25x30 cm, Blue transiluminátor, zdroj bílého světla
transiluminátor s výsuvem, lze použít i pro externí pozorování

GeneSys Software pro snímání:
komplexní snímací software, včetně databáze aplikací, snímání v plně automatickém režimu nebo s úplnou manuální kontrolou parametrů, s databází parametrů pro naprostou většinu chemiluminiscencích substrátů,
základní funkce - automatické snímání, manuální snímání, prohlížení a úpravy obrázků,
manuální režim - ovládání všech parametrů (komora, optika, filtry, kamera) z menu,
automatický režim - volba aplikace a typu vzorku, systém z databáze aplikací konfiguruje parametry snímání, zdroj světla, filtr, expoziční parametry,
automatická expozice pro optimalizaci kvality obrázku také u chemiluminiscenčního snímání, rychlý náhled chemiluminiscenčního obrázku,
velmi snadné automatické snímání multiplexních obrázků s odděleným snímáním každé barvy, multiplexní snímání chemiluminiscenčních vzorků s fluorescenčně značenými bandy,
binning až 5x5 citlivosti, automatické snímání série obrázků, detekce saturace,
snadné úpravy obrázků, anotace, vystřižení, otočení, ostření,
ukládání ve vnitřním formátu SGD pro podporu GLP,
export obrázku ve formátech TIF, BMP, JPEG, PCX, GIF, WPG,
možnost uložení konfigurací včetně nastavení komory, optiky, expozice
přímý přenos do analytického software GeneTools
součástí sestavy je multilicence software GeneSys

GeneTools analytický software
analytický balík pro analýzu gelů, kvantitativní analýzu, počítaní kolonií, band matching,
ovládání menu + ikony, automatická analýza dvěma tlačítky během 10 vteřin,
přehledné zobrazení všech dat, obrázku, histogramu současně,
automatická lokalizace stop, hran stop, bandů s možností manuální úpravy a označení,
automatická detekce a korekce deformovaných stop, smiling efektu, korekce grimased gells,
automatická korekce pozadí (několik volitelných metod),
stanovení molekulových hmotností, párů bází, plochy bandů, Rf, koncentrace,
zobrazení profilů (histogramu) pro více stop a gelů,
integrovaná knihovna standardů, možnost manuálního nebo automatického přiřazení, uživatelsky definovatelné standardy
plná podpora GLP,
automatická gelová analýza, počítání kolonií, 2D spot densitometrie, manuální kvantifikace,
porovnání stop (matching) na základě MW, Rf, tvorba dendrogramů,
export dat do Excelu, Wordu, PDF,
volitelně databáze GeneDirectory,
volitelný způsob zobrazení dat,
součástí sestavy je multilicence software GeneTools,
volitelně 2D analytický software a databázový software GeneDirectory


součástí základní sestavy je:
Gbox iChemi XRQ Bio - Imaging systém
multilicence software GeneTools a GeneSys
EPI bílé osvětlení, UV filtr

volitelně:
filtry pro všechny typy fluorescenčních aplikací,
transiluminátory 254, 302, 365 až 25x30 cm, Blue transiluminátor až 20x16 cm, bílé spodní světlo 33 x 31 cm - konvertor
lampy (plošné světlo) pro EPI-fluorescenci, fluorescenci 254, 302 a 365 nm, LED moduly 460 nm, RGB, IR 16 x 10 cm
filtr po homogenizaci osvětlení (pro náročné publikační účely), filtr pro eliminaci paralaxy při čtení z mikrodestiček,
validace, IQ/OQ
databázový software, software pro 2D analýzy
PC (volitelná konfigurace), foto-tiskárna
PC požadavky minimálně: Windows 7 Pro (32 nebo 64 bit), Windows 8, Windows 10 Pro
>= Intel Core i 2.2GHz, RAM >= 4GB, Intel garfika, >= 1280 x 900 pix, Hi-Speed USB 2.0 port

s regulací, bez krytu, pro bioimaging systém GBOX , výsuvný

s regulací, pro bioimaging systém GBOX, výsuvný

s regulací, bez krytu, vhodný i pro bioimaging systém GBOX , výsuvný

s regulací, bez krytu, pro bioimaging systém GBOX , výsuvný

s regulací, bez krytu, pro bioimaging systém GBOX , výsuvný

s regulací, bez krytu, pro bioimaging systém GBOX , výsuvný

s regulací, bez krytu, pro bioimaging systém GBOX , výsuvný

s regulací, bez krytu, pro bioimaging systém GBOX , výsuvný

pro vzorky, pokud není osazen trasiluminátor

aplikace: EtBr, SYBR®Safe, GelGreen, SYBR®Gold, SYBR®Green,
SYPRO®Ruby, SYPRO®Orange, GelRed
zdroj světla LED (neomezená živostnost)
velikost gelu max 200x160 mm
výsuvný v GBOX, bez výsuvu v InGenius
rozměry (š x h x v) 330 x 210 x 90 mm, 2,3 kg

spodní osvětlení bílým světlem

horné osvětlení UV 302 nm

Blue 455 - 487nm (max 465 nm)
Green 520 - 550nm (max 520nm)
Red 615 - 650nm (max 635 nm)
možnost upgrade na IR

Blue 455 - 487nm (max 465 nm)
Green 520 - 550nm (max 520nm)
Red 615 - 650nm (max 635 nm)
IR 725 - 769nm (max 740)

Red 615 - 650nm (max 635 nm)
IR 725 - 769nm (max 740)

upragde z verze RIR na RGBIR
Blue 455 - 487nm (max 465 nm)
Green 520 - 550nm (max 520nm)
Red 615 - 650nm (max 635 nm)
IR 725 - 769nm (max 740)

upragde z verze RGB na RGBIR
Blue 455 - 487nm (max 465 nm)
Green 520 - 550nm (max 520nm)
Red 615 - 650nm (max 635 nm)
IR 725 - 769nm (max 740)

například pro SYPRO Red, Radiant Red, Texas Red atd…

verze M vhodná pro multiplex

korekce vinětace / nehomogeního obrazu pro snímání s UV transiluminátorem a EPI UV

korekce okrajové vinětace / nehomogeního obrazu pro snímání EPI lED

představný, pro manuální práci s transiluminátorem

životnost cca 2000 hod kontinuálně

ekvivalent parametrů:
All In One PC - 21" LED 1920x1080, Intel Core i5 7500T Kaby Lake, RAM 8GB DDR4, Intel HD Graphics 630, HD/SSD 256GB-500 GB, DVD, WiFi 802.11bgn, USB 3.1 Gen 1, HDMI, USB klávesnice a myš, Windows 10 Pro 64bit

digitální termotiskárna
černobílý snímek 100 x 75 / až max. 450 x 100 mm.

Specifické vlastnosti :
rychlý tisk / snímek 100x75 vytiskne za 1.9 sec !
Minimalizované rozměry 154 x 84.5 x 239 mm
brilantní tisk na zcela nový superkontrastní papír KP95HG

zůsob tisku termický na teplocitlivé papíry KP61B-CE / KP65HM-CE / KP91HG-CE / KP95HG s dlouholetou trvanlivostí
rozlišení max 1280 bodů x 5760, 325 DPI termohlava 12.8 bodu / mm
formáty / rychlost tisku
NORMAL 100x75 mm / 1.9 sec (1280x960) a 100x80 mm (1280x1024)
1 : 1 100x100 mm (1280x1280)
1 : 1.5 100x150 mm (1280x1920)
PANORAMA 100x450 mm (1280x5760)
Rozhraní / konektor USB 2.0
Rozměry (Š x V x H) 154 x 84.5 x 240 mm, 2.6 kg
